Функциональные характеристики

- автоматическое регулирование температуры приточного воздуха в соответствии с заданной установкой;
- корректировка температуры приточного воздуха по температуре в контрольном помещении;
- защита калорифера от замерзания по температуре обратной воды и по температуре приточного воздуха;
- прогрев калорифера перед запуском вентилятора;
- работа системы в дежурном режиме с выключенным вентилятором и закрытыми жалюзи;
- ночной режим и режим выходного дня с корректировкой температуры приточного воздуха или с переводом системы в дежурный режим;
- летний режим работы;
- контроль состояния датчиков температуры;
- индикация контролируемых и служебных параметров на встроенном индикаторе;
- возможность ручного управления.

Конструкция, принцип работы

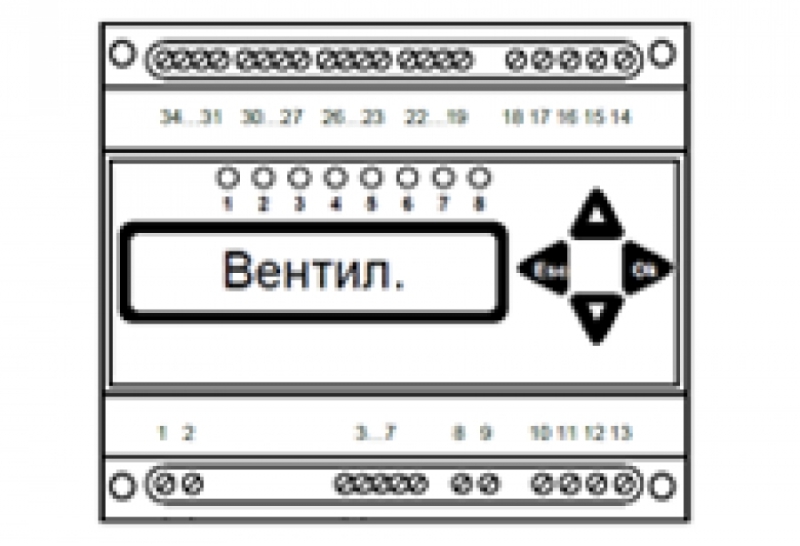

Контроллер "ТРИТОН-002" обрабатывает сигналы, поступающие на входы (Тпрв, Тобр, Тнв, Ткп) по заданной программе и формирует сигналы на выходах (открыть/закрыть клапан, включить/выключить вентилятор).

Измеренная температура сравнивается с заданием и полученное рассогласование поступает на вход ПД-регулятора, вырабатывающего открывающие либо закрывающие импульсы переменной длительности, подаваемые на клапан.

Ручной режим

В ручном режиме автоматическое управление отключено и управление работой клапана и вентилятора осуществляется с клавиатуры "ТРИТОН-002". Измерение температур продолжается и их контроль осуществляется по индикатору.

Дежурный режим

В дежурном режиме жалюзи закрыты, ТЭН и вентилятор выключены. Регулирование осуществляется по температуре Тобр, которая поддерживается равной Тобр.зад., вычисляемой по отопительному графику в соответствии с измеренным значением Тнв.

Рис. 2. Общий вид отопительного графика

Режим прогрева

Переход из дежурного режима в режим вентиляции возможен только после прогрева калорифера. Для включения режима вентиляции необходимо с клавиатуры задать режим работы «вентиляция» и подать сигнал на дискретный вход включения режима вентиляции.

В режиме прогрева жалюзи закрыты и вентилятор выключен. Регулирование осуществляется по температуре Тобр, которая доводится до значения Тпуск, после чего на клапан подается дополнительный «упреждающий» импульс на открытие и после заданной задержки, "ТРИТОН-002" переключается в режим вентиляции. Тпуск определяется по графику в зависимости от температуры наружного воздуха.

Режим вентиляции

В режиме вентиляции регулирование осуществляется по температуре приточного воздуха Тпрв, которая поддерживается равной Тпрв.зад. При превышении температуры Тобр над заданным отопительным графиком регулятор переключается на ее регулирование с целью недопущения перегрева воды, возвращаемой в тепловую сеть. Контроль превышения Тобр активизируется с задержкой после включения вентилятора.

При снижении температуры Тобр ниже значения Тзмр происходит переключение в режим прогрева с целью предотвращения замораживания калорифера.

Рис. 3. График зависимости температуры замерзания от температуры наружного воздуха

При снижении температуры Тпрв ниже значения Тпрзмр происходит переключение в режим прогрева с целью предотвращения замораживания калорифера.

При снижении температуры Тпрв ниже значения Тпрзм происходит переключение в режим прогрева с целью предотвращения замораживания калорифера.

Если в настройках "ТРИТОН-002" разрешен рестарт после замораживания, то после прогрева калорифера, регулятор снова перейдет в режим вентиляции, в противном случае останется в дежурном режиме, и состояние аварии необходимо сбросить вручную через меню установок. Возврат в режим вентиляции после срабатывания защиты от замораживания возможен только при выполнении всех следующих условий:
- Тобр больше, чем Тпуск;
- Тпрв больше, чем Тпрзмр;
- в настройках  разрешен рестарт системы после замораживания.

При срабатывании защиты от замораживания на дисплей выводится сообщение «Замораж.», исчезающее после рестарта системы вентиляции или после ручного сброса аварии.

Летний режим

Если температура наружного воздуха поднимается выше Тлетн, то регулирование прекращается, и клапан полностью закрывается. Вентилятор продолжает работать. Когда температура наружного воздуха опустится ниже Тлетн, регулятор включится снова и перейдет в режим вентиляции.

Рис. 4. График перехода в летний режим

Дополнительные функции и режимы

Имеющиеся в "ТРИТОН-002" часы позволяют пользователю задать время действия ночного режима и режима выходного дня. В это время "ТРИТОН-002" может переводиться в дежурный режим, либо заданная температура приточного воздуха может быть смещена вверх или вниз на фиксированную величину.

Заданная температура Тпрв может корректироваться по температуре в контрольном помещении.

Рис. 5. График зависимости температуры приточного воздуха от температуры в контрольном помещении

При отказе датчика Тпрв контроллер переходит в дежурный режим.

При отключенном датчике Тобр или при его отказе контроль перегрева обратной воды не осуществляется и вместо дежурного режима регулятор переходит в режим останова с выключением вентилятора.

При отключении или отказе датчика Тнв заданная температура Тобр автоматически приравнивается к константе Т(0).

Сигнал «Авария» вырабатывается в следующих случаях: отказ какого-либо из подключенных датчиков температуры, срабатывание защиты от замораживания или отказ вентилятора.

При аварии выдается прерывистый звуковой сигнал. Независимо от режима работы на индикаторе "ТРИТОН-002" отображается сообщение «Отказ!». При нажатии на любую кнопку звуковой сигнал выключается. Если причина отказа не устранена, то через 2 минуты после последнего нажатия на кнопки звуковой сигнал включится снова. Выдачу звукового сигнала можно отключить в настройках.

Интерфейсы

«ТРИТОН-002» может объединяться в локальную сеть по интерфейсу RS-485 с другими контроллерами семейства «Тритон».

При помощи интерфейсного адаптера «Тритон-RS-232» контроллер можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.
