Устройство

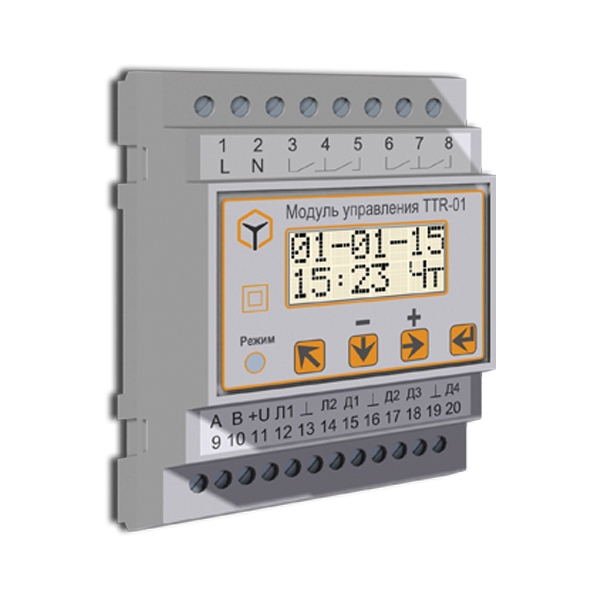

Конструктивно модуль управления выполнен в корпусе для крепления на DIN-рейку 35 мм.
Внешний вид и габаритные размеры приведены ниже.
На лицевой поверхности корпуса расположен жидкокристаллический индикатор (далее – ЖКИ), индикатор режима работы и кнопки управления. Подключение внешних электрических цепей производится винтовыми зажимами.
Принцип работы
Основой TTR является однокристальный микроконтроллер, который организует работу всего изделия – измеряет входные сигналы, поступающие от внешних датчиков, производит расчёты, выводит полученные значения параметров на ЖКИ и, согласно с программой, вырабатывает сигналы управления исполнительными механизмами.
Для системы горячего водоснабжения и отопления автоматическое управление подачей тепла производится путём преобразования сигналов от термодатчиков в цифровые значения температур и сравнения их с заданными значениями (далее – уставками).
В зависимости от знака и величины рассогласования модуль управления вырабатывает сигналы управления исполнительными механизмами.
Для узла подпитки в системе отопления модуль управления TTR начинает свою работу с опроса состояния датчика наличия теплоносителя в системе. В случае наличия давления в системе и при условии Pсх<P<Pmax, TTR включает вначале клапан подпитки и через заданный период Тзад, длительность которого может быть запрограммирована пользователем, включает насос.
При достижении максимального уровня давления Pmax модуль управления TTR производит выключение насоса и клапана подпитки. Далее, при достижение давления низкого уровня Pmin, процесс включения клапана подпитки и насоса повторяется.
Алгоритмом работы программы в модуле TTR предусмотрена функция попеременной работа насосов с целью равномерного износа, переключение на работу резервного насоса в случае неисправности работающего насоса по датчику неисправности и/или по времени ограничения работы насоса Тогр, длительность которого может быть запрограммирована пользователем.
Технические характеристики
ЕДИНИЦЫ ИЗМЕРЕНИЯ
*Тип и количество термодатчиков зависит от объекта управления и согласовывается при оформлении заказа.
Тип контура управления клапаном (программируется пользователем)
может принимать следующие значения:
ТИП КОНТУРА И ВЫПОЛНЯЕМЫЕ ФУНКЦИИ
- регулирование температуры теплоносителя в зависимости от температуры наружного воздуха;
- ограничение температуры теплоносителя по задаваемому максимуму и/или минимуму;
- защита системы отопления от замораживания;
- снижение температуры с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
- управление двумя насосами (защита от отсутствия теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов с целью обеспечения равномерного износа, управление включением насоса по датчику температуры).
Управление одним контуром ГВС
- поддержание температуры горячей воды по заданной температурной уставке;
- ограничение температуры теплоносителя по задаваемому максимуму и/или минимуму;
- снижение температуры (или отключение) с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
- управление двумя насосами (защита от отсутствия теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов с целью обеспечения равномерного износа, управление включением насоса по датчику температуры, по заданной временной программе).
- поддержание температуры воздуха помещения по заданной температурной уставке;
- ограничение температуры теплоносителя по задаваемому максимуму и/или минимуму;
- снижение температуры с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
- управление двумя насосами (защита от отсутствия теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов с целью обеспечения равномерного износа, управление включением насоса по датчику температуры).
- управление двухпозиционным клапаном и насосами для поддержания давления в контуре отопления;
- защита насосов от отсутствия теплоносителя;
- автоматический ввод резервного насоса в случае неисправности основного;
- попеременная работа насосов с целью обеспечения равномерного износа.
Минимально необходимое для работы TTR количество термодатчиков и их тип в зависимости от типа контура управления
Возможна дополнительная поставка датчиков температуры, количество и тип которых определяется по согласованию с заказчиком
Полное описание многофункционального модуля управления TTR-01
Цена:12750 рублей руб.
