Контроллер группы насосов предназначен для управления группой от одного до четырех насосов.
Область применения
Контроллер группы насосов "ТРИТОН-015" применяется в водоснабжающих установках в промышленности, сельском и жилищном хозяйстве.
- пуск насосов с отработкой задержки на включение;
- пошаговое изменение конфигурации насосной группы при недостаточном или избыточном напоре;
- остановка насосов или включение группы в аварийном режиме по внешнему сигналу;
- блокировка работы насосов на летний период (при работе совместно с контроллерами "Тритон-001", "Тритон-002" или "Тритон-003");
- программируемая задержка между выключением и включением насосов.
Конструкция, принцип работы
Принцип работы контроллера группы насосов "ТРИТОН-015" заключается в последовательном увеличении или уменьшении мощности насосной группы. Насосы в группе могут иметь различную производительность, что позволяет организовать большее количество уровней мощности.
Если в системе используются насосы равной мощности, можно задействовать функцию циклической смены работающих насосов для равномерной выработки моторесурса.
Контроллер группы насосов "ТРИТОН-015" конструктивно выполнен в стандартном пластмассовом корпусе для монтажа на DIN-шину шириной 35 мм и занимает 6 посадочных мест (108 мм). Крепление на шину осуществляется с помощью пружинной защелки, расположенной на задней стенке контроллера.
Наличие в контроллере группы насосов цифрового интерфейса RS-485 позволяет объединять несколько контроллеров серии "ТРИТОН" в сеть для автоматической остановки насосов при выключении системы отопления в летний период.
Рис. 2. Соединение контроллеров серии "ТРИТОН" по интерфейсу RS-485
Интерфейс соединяется кабелем типа «витая пара». При наличии сильных электромагнитных помех необходимо использование экранированного кабеля. Общая длина линии связи может достигать 1200 м. В приборах, находящихся на концах линии связи необходимо подключить терминаторы. На приборы, не имеющие собственного блока питания, должно быть подано питание для цепей интерфейса.
При помощи интерфейсного адаптера «Тритон-RS-232» регулятор можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.
1, 2
3, 4
5
6, 7
8, 9
10(+), 11(-)
12(+), 13(-)
14(-), 15(+)
16(-), 17(+)
18, 19
Замыкающий контакт
~ 220 В, 10 А
20, 21
Замыкающий контакт
~220В, 10 А
23, 24
Замыкающий контакт
~ 220 В, 10 А
26, 27
Замыкающий контакт
~220В, 10 А
Эксплуатационные характеристики
- температура окружающего воздуха от 5 °C до плюс 55 °C;
- относительная влажность воздуха до 80 %;
- масса контроллера не более 0,5 кг;
- потребляемая мощность не более 5 Вт;
- степень защиты корпуса для "ТРИТОН-015" - IP 20;
- средний срок службы не менее 5 лет;
- "ТРИТОН-015" относится к восстанавливаемым, ремонтируемым изделиям.
Гарантийный срок эксплуатации
- 12 месяцев
Габаритные и установочные размеры

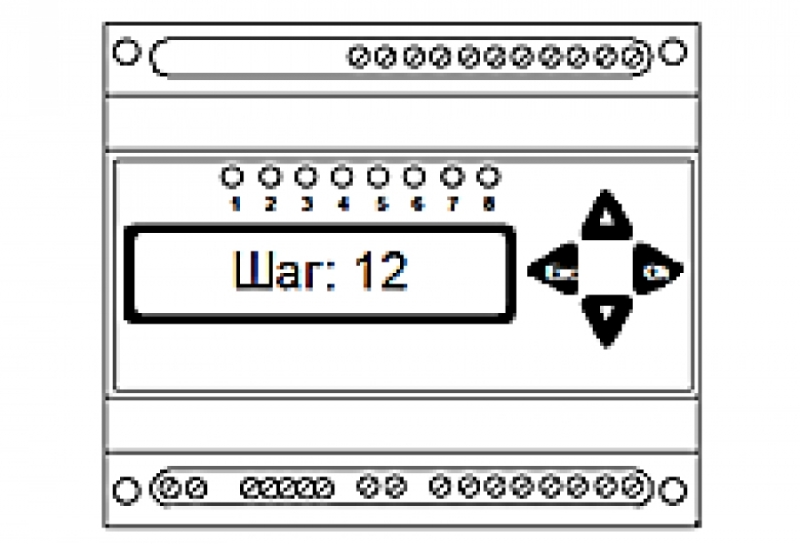

Рис. 4. Габаритные размеры контроллера "ТРИТОН-015"
