Блок управления системой подпитки предназначен для поддержания заданного количества теплоносителя.
Область применения
Блок управления системой подпитки "ТРИТОН-011" применяется в системах отопления.
Рис. 1. Схемы включения блока управления системой подпитки "ТРИТОН-011"
- контроль уровня воды в расширительном баке системы отопления;
- открытие электромагнитного клапана и пуск основного насоса с задержкой времени на включение при снижении уровня воды до нижнего предела;
- контроль работы насоса (по датчику разности давления);
- пуск резервного насоса при отказе основного;
- циклическая смена основного насоса;
- блокировка работы насосов и закрытие клапана внешним сигналом.
Конструкция, принцип работы
При включении блока управления системой подпитки "ТРИТОН-011" отрабатывается программируемая задержка включения выходов для предотвращения пуска насосов одновременно с другим электрооборудованием.
"ТРИТОН-011" обрабатывает сигналы с датчиков уровня воды в расширительном баке. При появлении сигнала о достижении нижнего уровня вырабатывается команда на открытие клапана для заполнения системы водой.
После отработки задержки пуска насоса после открытия клапана выдается команда на включение насоса. При наличии в системе двух насосов, один из них является основным, а другой - резервным. После пуска насоса отрабатывается задержка выхода на режим и далее его работа контролируется по показаниям датчика напора. При каждом новом включении насоса основной и резервный насосы меняются ролями для равномерной выработки ресурса.
При достижении верхнего уровня насос выключается и клапан закрывается.
В случае появления сигнала о достижении нижнего уровня при неисправности обоих насосов, клапан открывается и система отопления заполняется «самотеком».
Блок управления системой подпитки "ТРИТОН-011" конструктивно выполнен в стандартном пластмассовом корпусе для монтажа на DIN-шину шириной 35 мм и занимает 6 посадочных мест (108 мм). Крепление на шину осуществляется с помощью пружинной защелки, расположенной на задней стенке блока.
Для реализации сетевых функций, контроллеры серии «ТРИТОН» соединяются между собой по цифровому интерфейсу RS-485.
При работе в сети совместно с другими контроллерами "ТРИТОН", происходит обмен информацией для предотвращения одновременного включения/выключения насосов в системе. При получении информации о включении или отключении насоса в системе блок управления системой подпитки блокирует включение насосов на заданное время.
Рис. 2. Соединение контроллеров серии "ТРИТОН" по интерфейсу RS-485
Интерфейс соединяется кабелем типа «витая пара». При наличии сильных электромагнитных помех необходимо использование экранированного кабеля. Общая длина линии связи может достигать 1200 м. В приборах, находящихся на концах линии связи необходимо подключить терминаторы. На приборы, не имеющие собственного блока питания, должно быть подано питание для цепей интерфейса.
При помощи интерфейсного адаптера «Тритон-RS-232» регулятор можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.
Эксплуатационные характеристики
- температура окружающего воздуха от 5 °C до плюс 55 °C;
- относительная влажность воздуха до 80 %;
- масса контроллера не более 0,5 кг;
- потребляемая мощность не более 5 Вт;
- степень защиты корпуса для "ТРИТОН-011" - IP 20;
- средний срок службы не менее 5 лет;
- "ТРИТОН-011" относится к восстанавливаемым, ремонтируемым изделиям.
Гарантийный срок эксплуатации
- 12 месяцев
Габаритные и установочные размеры

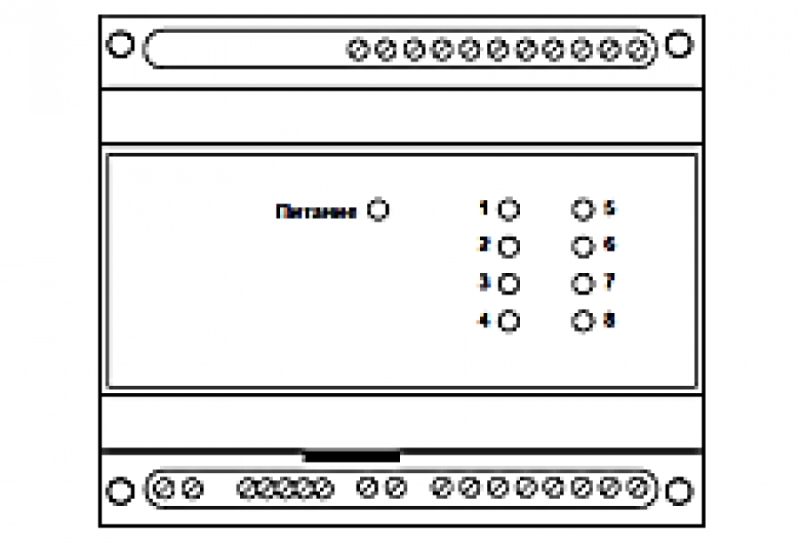

Рис. 4. Габаритные размеры контроллера "ТРИТОН-011"
