Контроллер системы приточной вентиляции с электрическим калорифером предназначен для управления системой приточной вентиляции и поддержания заданной температуры приточного воздуха посредством ступенчатого/широтно-импульсного управления электрическим калорифером
Область применения
Регулятор "ТРИТОН-005" применяется в системах вентиляции.
Рис. 1. Схема включения контроллера "ТРИТОН-004" в системе отопления
Стоимость контроллера для систем отопления "ТРИТОН-005"
- автоматическое регулирование температуры приточного воздуха в соответствии с заданной установкой или отопительным графиком;
- ступенчатое управление электрическим подогревателем в последовательном или двоичном режиме с ограничением максимальной мощности;
- широтно-импульсное управление работой первой ступени для плавного регулирования мощности нагрева;
- корректировка температуры приточного воздуха по внешнему датчику и по температуре в помещении;
- ночной режим работы с корректировкой температуры приточного воздуха либо с остановкой системы;
- контроль состояния датчиков температуры;
- индикация контролируемых и служебных параметров на встроенном индикаторе;
- возможность ручного управления работой системы.
Конструкция, принцип работы
Контроллер "ТРИТОН-005" обрабатывает сигналы, поступающие на входы (Тпрв, Тнв, Тпом) по заданной программе и формирует сигналы на выходах управления электроподогревателем.
Измеренная температура приточного воздуха сравнивается с заданной и полученное рассогласование поступает на вход регулятора, вырабатывающего сигнал на включение требуемой мощности электроподогревателя.
Ручной режим
В ручном режиме автоматическое управление отключено. Управление работой вентилятора и задание требуемой мощности нагрева осуществляется с клавиатуры прибора. Измерение температур продолжается и их контроль осуществляется по индикатору.
Режим вентиляции
Контроллер "ТРИТОН-005" переходит в режим вентиляции при выборе режима «Вентиляция» с пульта управления и при подаче сигнала на вход «Пуск/Стоп».
После включения вентилятора отрабатывается задержка на его запуск и в дальнейшем работа вентилятора контролируется контактным датчиком воздушного потока. Состояние контактов датчика при нормальной работе системы (замкнуто/разомкнуто) задается пользователем. При пропадании сигнала происходит автоматический переход в дежурный режим и на индикатор выводится сообщение «Ав. Вент.». Сброс состояния аварии вентилятора осуществляется с пульта управления. После сброса аварии "ТРИТОН-005" вернется в заданный режим работы.
Включение нагревателя возможно только при наличии сигнала датчика воздушного потока.
При выходе из режима вентиляции сначала выключается подогреватель, а затем, после задержки, выключается вентилятор.
В режиме вентиляции регулирование осуществляется по температуре приточного воздуха Тпрв, которая поддерживается равной Тпрв.зад. Заданная температура является константой или вычисляется по отопительному графику в соответствии с измеренным значением Тнв.
Рис. 2. Общий вид отопительного графика
Температура приточного воздуха может корректироваться по температуре в контрольном помещении. При отклонении температуры в помещении (Тпом) от заданной (Тпмз), заданная температура приточного воздуха корректируется с целью компенсации данного отклонения.
Требуемая температура в помещении задается либо с пульта прибора, либо с помощью внешнего задатчика. Если температура задается с клавиатуры, то внешний задатчик позволяет корректировать ее в пределах ±5 ºС.
Управление электроподогревателем
Управление включением ступеней электроподогревателя может осуществляться в последовательном, либо в двоичном режиме. В последовательном режиме управления обеспечивается четыре уровня мощности нагрева, при этом ступени подогревателя должны иметь равную мощность. В двоичном режиме число уровней мощности – 15 и мощность ступеней нагревателя должна соотноситься как 1/2/4/8.
Первая ступень нагревателя может работать в режиме широтно-импульсного управления. При этом мощность нагрева, обеспечиваемая первой ступенью, определяется соотношением времени ее включения/выключения. Такт работы первой ступени в режиме широтно-импульсного управления задается в интервале 4-100 с. Таким образом, при такте работы 12 с и времени включения/выключения первой ступени 4 с / 8 с, мощность нагрева, обеспечиваемая первой ступенью, будет равняться 33 % от ее номинальной мощности.
Дополнительные функции
Имеющиеся в контроллере часы позволяют пользователю задать время действия «ночного режима». В ночном режиме прибор может переводиться в режим остановки, либо заданная температура приточного воздуха может быть смещена вверх или вниз на фиксированную величину.
При отказе датчика Тпрв "ТРИТОН-005" переходит в режим остановки.
При отключении или отказе датчика Тнв заданная температура Тпрв автоматически приравнивается к соответствующей константе Т(0).

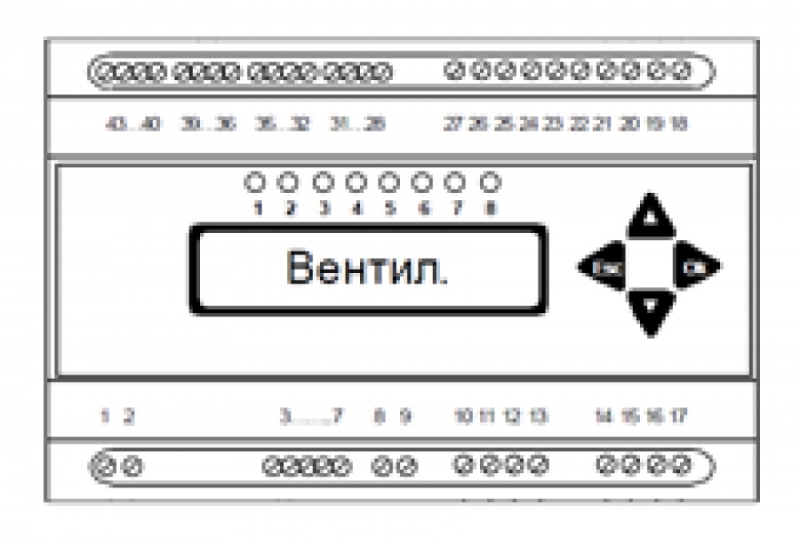

Контроллер конструктивно выполнен в стандартном пластмассовом корпусе для монтажа на DIN-шину шириной 35 мм и занимает 8 посадочных мест (144 мм). Крепление на шину осуществляется с помощью пружинных защелок, расположенных на задней стенке.
Для реализации сетевых функций, контроллеры серии «ТРИТОН» соединяются между собой по цифровому интерфейсу RS-485.
Рис. 3. Соединение контроллеров серии "ТРИТОН" по интерфейсу RS-485
Интерфейс соединяется кабелем типа «витая пара». При наличии сильных электромагнитных помех необходимо использование экранированного кабеля. Общая длина линии связи может достигать 1200 м. В приборах, находящихся на концах линии связи необходимо подключить терминаторы. На приборы, не имеющие собственного блока питания, должно быть подано питание для цепей интерфейса.
При помощи интерфейсного адаптера «Тритон-RS-232» регулятор можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.
Эксплуатационные характеристики
- температура окружающего воздуха от 5 °C до плюс 55 °C;
- относительная влажность воздуха до 80 %;
- масса контроллера не более 0,6 кг;
- потребляемая мощность не более 5 Вт;
- степень защиты корпуса для "ТРИТОН-005" - IP 20;
- средний срок службы не менее 5 лет;
- контроллер "ТРИТОН-005" относится к восстанавливаемым, ремонтируемым изделиям.
Гарантийный срок эксплуатации
- 12 месяцев
Габаритные и установочные размеры
Рис. 4. Габаритные размеры контроллера "ТРИТОН-005"
