- автоматическое регулирование температуры приточного воздуха в соответствии с заданной установкой;
- контроль температуры воды, возвращаемой в сеть и защиту от ее перегрева в соответствии с отопительным графиком;
- корректировка температуры приточного воздуха по температуре в контрольном помещении;
- защита калорифера от замерзания по температуре обратной воды, температуре приточного воздуха и контактному термостату;
- прогрев калорифера перед запуском вентилятора;
- работа системы в дежурном режиме с выключенным вентилятором и закрытыми жалюзи;
- возможность автоматической остановки системы в ночное время и в выходные дни;
- летний режим работы с управлением фреоновым охладителем по температуре наружного
воздуха и температуре в контрольном помещении;
- контроль состояния датчиков температуры;
- индикация контролируемых и служебных параметров на встроенном индикаторе;
- возможность ручного управления.

Конструкция, принцип работы

Контроллер "ТРИТОН-006" обрабатывает сигналы, поступающие на входы (Тпрв, Тобр, Тнв, Тпом) по заданной программе и формирует сигналы на выходах (открыть/закрыть клапан, включить/выключить вентилятор).

Измеренная температура сравнивается с заданием и полученное рассогласование поступает на вход ПД-регулятора, вырабатывающего открывающие либо закрывающие импульсы переменной длительности, подаваемые на клапан.

Ручной режим

В ручном режиме автоматическое управление отключено и управление работой клапана, вентилятора и холодильной машины осуществляется с клавиатуры "ТРИТОН-006". Измерение температур продолжается и их контроль осуществляется по индикатору.

Дежурный режим

В дежурном режиме жалюзи закрыты и вентилятор выключен. Регулирование осуществляется по температуре Тобр, которая поддерживается равной Тобр.зад., вычисляемой по отопительному графику в соответствии с измеренным значением Тнв.

Рис. 2. Общий вид отопительного графика

Режим прогрева

В режиме прогрева жалюзи закрыты и вентилятор выключен. Регулирование осуществляется по температуре Тобр, которая доводится до значения Тпуск, после чего на клапан подается дополнительный «упреждающий» импульс на открытие и после заданной задержки, "ТРИТОН-006" переключается в режим вентиляции.

Режим вентиляции

В режиме вентиляции регулирование осуществляется по температуре приточного воздуха Тпрв, которая поддерживается равной Тпрв.зад. Заданная температура Тпрв может корректироваться по температуре в контрольном помещении - при отклонении Тпом от Тпом.зад. температура приточного воздуха увеличивается или уменьшается для компенсации данного отклонения.

При превышении температуры Тобр над заданным отопительным графиком контроллер переключается на ее регулирование с целью недопущения перегрева воды, возвращаемой в тепловую сеть. Контроль превышения Тобр активизируется с задержкой после включения вентилятора.

При снижении температуры Тобр ниже значения Тзмр "ТРИТОН-006" переключается в режим прогрева с целью предотвращения замораживания калорифера. Если разрешен автоматический рестарт, то после прогрева происходит переход в режим вентиляции, в противном случае - сохраняется дежурный режим, а режим вентиляции необходимо включить вручную с пульта.

Летний режим

В летнем режиме регулирование прекращается и клапан полностью закрывается. Вентилятор продолжает работать. Холодильная машина автоматически включается только в летнем режиме и только при работающем вентиляторе. Продолжительность работы холодильной машины зависит от температуры наружного воздуха. Холодильная машина начинает включаться на некоторое время, если температура наружного воздуха превышает Тнв.пуск. Минимальная длительность ее включения равна одному периоду таймера Т7. Интервал между последовательными включениями равен восьми периодам таймера Т7. С ростом температуры наружного воздуха длительность работы увеличивается. Если температура наружного воздуха превышает Тнв.пост, то холодильная машина работает постоянно. Продолжительность работы может корректироваться по температуре в помещении - если Тпом превышает Тпом.зад., то холодильная машина будет включаться на большее время.

Дополнительные функции и режимы

Имеющиеся в "ТРИТОН-006" часы позволяют пользователю задать время действия ночного режима и режима выходного дня. В заданное время контроллер будет автоматически переводиться в дежурный режим (зимой) или останавливаться (летом). В дежурном режиме дополнительный контроль перегрева обратной воды не осуществляется.

При отказе датчика Тпрв "ТРИТОН-006" автоматически переходит в дежурный режим. Если датчик Тобр не используется, то происходит переход в режим остановки.

При отключении или отказе датчика Тнв температура наружного воздуха считается равной 0 ºС, и температуры Тобр, Тзмр, Тпуск автоматически приравниваются к соответствующим константам Т(0).

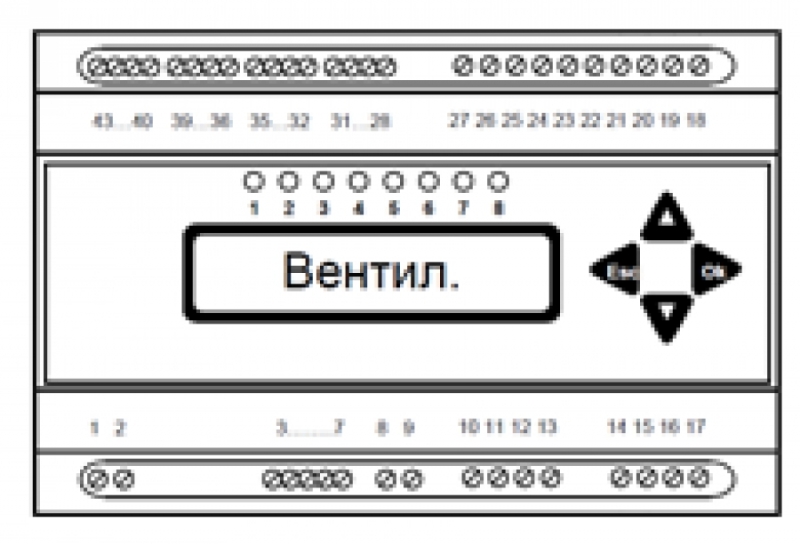

Контроллер "ТРИТОН-006" конструктивно выполнен в стандартном пластмассовом корпусе для монтажа на DIN-шину шириной 35 мм и занимает 8 посадочных мест (144 мм). Крепление на шину осуществляется с помощью пружинных защелок, расположенных на задней стенке.

Рис. 3. Схема включения контроллера "ТРИТОН-006"

Для реализации сетевых функций, контроллеры серии «ТРИТОН» соединяются между собой по цифровому интерфейсу RS-485.

Рис. 4. Соединение контроллеров серии "ТРИТОН" по интерфейсу RS-485

Интерфейс соединяется кабелем типа «витая пара». При наличии сильных электромагнитных помех необходимо использование экранированного кабеля. Общая длина линии связи может достигать 1200 м. В приборах, находящихся на концах линии связи необходимо подключить терминаторы. На приборы, не имеющие собственного блока питания, должно быть подано питание для цепей интерфейса.

При помощи интерфейсного адаптера «Тритон-RS-232» регулятор можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.

Эксплуатационные характеристики

- температура окружающего воздуха от 5 °C до плюс 55 °C;
- относительная влажность воздуха до 80 %;
- масса контроллера не более 0,6 кг;
- потребляемая мощность не более 5 Вт;
- степень защиты корпуса для "ТРИТОН-006" - IP 20;
- средний срок службы не менее 5 лет;
- контроллер "ТРИТОН-006" относится к восстанавливаемым, ремонтируемым изделиям.

Гарантийный срок эксплуатации

 - 12 месяцев

Габаритные и установочные размеры

Рис. 4. Габаритные размеры контроллера "ТРИТОН-005"
