Блок регулирования уровня ТРИТОН-012. Контроллеры для теплового пункта

Блок регулирования уровня ТРИТОН-012

Блок регулирования уровня предназначен для индикации и поддержания заданного уровня воды в емкости путем управления насосом, работающим на заполнение или осушение.

Область применения

Блок регулирования уровня "ТРИТОН-012" применяется в системах водоснабжения.

Рис. 1. Схемы включения блока управления системой подпитки "ТРИТОН-012"

- контроль уровня воды в емкости по показаниям кондуктометрических датчиков (электродов);

- включение насоса при достижении верхнего/нижнего уровня воды;
- контроль работы насоса (по датчику разности давления и по времени работы);
- пуск резервного насоса при отказе основного;
- включение обоих насосов (форсированный режим) при работе на осушение;
- циклическая смена основного насоса;
- аварийная сигнализация при достижении максимального (аварийного) уровня воды.

Конструкция, принцип работы

Блок регулирования уровня "ТРИТОН-012" может работать в трех режимах: индикация уровня, заполнение и осушение емкости.

При работе в режиме индикации релейные выходы блока включаются при достижении соответствующих уровней воды.

При работе в режиме регулятора уровня блок осуществляет управление одним или двумя насосами, работающими на заполнение или осушение.

При работе в режиме осушения при достижении аварийного верхнего уровня блок может включать оба насоса. При снижении воды ниже верхнего уровня второй насос выключается.

При включении блока регулирования уровня "ТРИТОН-012" отрабатывается программируемая задержка включения выходов для предотвращения пуска насосов одновременно с другим электрооборудованием.

"ТРИТОН-012" обрабатывает сигналы с датчиков уровня воды в емкости. При появлении сигнала о достижении верхнего (при осушении) или нижнего (при заполнении) уровня вырабатывается команда на включение насоса.

При наличии в системе двух насосов, один из них является основным, а другой - резервным. При каждом новом включении насоса основной и резервный насосы меняются ролями для равномерной выработки ресурса.

Рис. 2. Схема подключения блока регулирования уровня "ТРИТОН-012" в режиме в режиме индикатора уровня

Рис. 3. Схема подключения блока регулирования уровня "ТРИТОН-012" в режиме регулятора

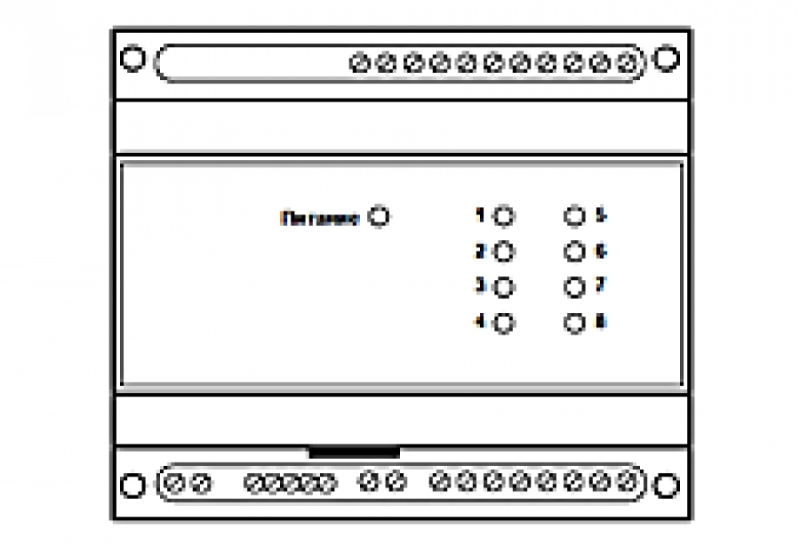

"ТРИТОН-012" конструктивно выполнен в стандартном пластмассовом корпусе для монтажа на DIN-шину шириной 35 мм и занимает 6 посадочных мест (108 мм). Крепление на шину осуществляется с помощью пружинной защелки, расположенной на задней стенке блока.

Для реализации сетевых функций, контроллеры серии «ТРИТОН» соединяются между собой по цифровому интерфейсу RS-485.

При работе в сети совместно с другими контроллерами "ТРИТОН", происходит обмен информацией для предотвращения одновременного включения/выключения насосов в системе. При получении информации о включении или отключении насоса в системе блок управления системой подпитки блокирует включение насосов на заданное время.

Рис. 4. Соединение контроллеров серии "ТРИТОН" по интерфейсу RS-485

Интерфейс соединяется кабелем типа «витая пара». При наличии сильных электромагнитных помех необходимо использование экранированного кабеля. Общая длина линии связи может достигать 1200 м. В приборах, находящихся на концах линии связи необходимо подключить терминаторы. На приборы, не имеющие собственного блока питания, должно быть подано питание для цепей интерфейса.

При помощи интерфейсного адаптера «Тритон-RS-232» регулятор можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.

Вход / Выход, клемма	Описание	Шифр контакта, параметры
Вход	Питание прибора AC 220 В / 50 Гц
1, 2
Вход/Выход	Интерфейс RS-485
3, 4
Вход	Терминатор. Для подключения терминатора
5	соединить с выводом 4
Выход	Питание интерфейса ≈9 В
6, 7
Выход	Выход AC 12 В / 0,15 А макс.	Питание датчиков
8, 9
Выход	Датчик аварийного верхнего уровня	~ 10..30 B / 1 мА
10, 11
Выход	Датчик верхнего уровня	~ 10..30 B / 1м А
12, 13
Вход	Датчик нижнего уровня	~ 10..30 B / 1 мА
14, 15
Выход	Датчик перепада давления ΔР	«сухой контакт»
16(-), 17(+)
Вход	Сигнал аварийного верхнего уровня / аварии насоса	Реле
18, 19		~ 220 В, 10 А
Вход	Сигнал верхнего уровня / Управление насосом 1	Реле
20, 21	Замыкающий контакт	~ 220 В, 10 А
Вход	Сигнал нижнего уровня / Управление насосом 2	Реле
23, 24	Замыкающий контакт	~ 220 В, 10 А
Вход	Датчик второго верхнего уровня	~ 10..30 B / 1 мА
26, 27

Эксплуатационные характеристики

- температура окружающего воздуха от 5 °C до плюс 55 °C;

- относительная влажность воздуха до 80 %;
- масса контроллера не более 0,5 кг;
- потребляемая мощность не более 5 Вт;
- степень защиты корпуса для "ТРИТОН-012" - IP 20;
- средний срок службы не менее 5 лет;
- "ТРИТОН-012" относится к восстанавливаемым, ремонтируемым изделиям.

Гарантийный срок эксплуатации

- 12 месяцев

Габаритные и установочные размеры
